铠装热电偶 概述 |
| |
铠装热电偶是将热电偶丝、绝缘材料和金属保护管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。 |
| ■ |
铠装热电偶 分类 |
| |
防喷式铠装热电偶
防水式铠装热电偶
圆接插式铠装热电偶
扁接插式铠装热电偶
手柄式铠装热电偶
带补偿导线式铠装热电偶 |
| ■ |
产品特点 |
| |
热响应时间少，减小动态误差；可弯曲安装使用；测量范围大；机械强度高，耐压性能好。 |
| ■ |
铠装热电偶 工作原理 |
| |
铠装热电偶由两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度。 |
| ■ |
铠装热电偶 执行标准
|
| |
IEC584GB/T16839-1997JB/T5582-1991 |
| ■ |
铠装热电偶 常温绝缘电阻
|
| |
在环境温度为20±15℃，相对温度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m |
| ■ |
铠装热电偶 安装固定形式
|
| |
固定/可动卡套螺纹接头，如下图表：
|
代号和尺寸 |
铠装热电偶外径 |
|
￠8￠6￠5 |
￠4￠3￠2 |
|
M |
M16×1.5 |
M12×1.5 |
|
S |
22 |
19 | 固定/可动卡套法兰盘，如下图表：
|
代号和尺寸 |
铠装热电偶外径 |
|
￠8￠6￠5 |
￠4￠3￠2 |
|
D |
￠60 |
￠50 |
|
Do |
￠42 |
￠36 |
|
D1 |
￠24 |
￠20 |
|
S |
￠22 |
￠19 |
|
do |
￠9 |
￠7 | |
| ■ |

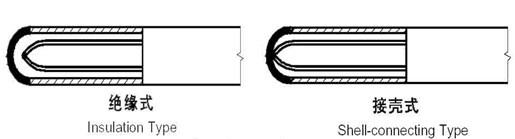

铠装热电偶 测量端结构形式:如下图 |
| |
 |
| ■ |
铠装热电偶 附加装置形式:如下图 |
| |
 |
| ■ |
铠装热电偶 测量范围及允差 |
| |
|
型号 |
分度号 |
允差等级 |
|
Ⅰ |
Ⅱ |
|
允差值 |
测量范围℃ |
允差值 |
测量范围℃ |
|
WRNK |
K |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
|
WRMK |
N |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
|
WREK |
E |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004ltl |
375~800 |
±0.004ltl |
333~900 |
|
WRFK |
J |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004ltl |
375~750 |
±0.004ltl |
333~750 |
|
WRCK |
T |
±0.5℃ |
-40~+125 |
±1℃ |
-40~+133 |
|
±0.004ltl |
125~350 |
±0.0075ltl |
133~350 |
|
WRPK |
S |
±1℃ |
0~+1100 |
±2.5℃ |
0~600 |
|
±[0.003(t-1100)] |
1100~1600 |
±0.0025ltl |
600~1600 | |
| ■ |
铠装热电偶 偶丝直径及材料 |
| |
|
偶丝形式 |
单支式 |
双支式 |
|
套管直径 |
Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 |
Φ3 Φ4 Φ5 Φ6 Φ8 |
|
套管材质 |
E、J、 T |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
K、N |
1Cr18Ni9Ti GH3030 |
1Cr18Ni9Ti GH3030 |
|
S |
GH3039 |
GH3039 | |
