| TY-YB液位变送器
|
| 发表时间：2014-03-06 12:19:31
访问次数：5718 |
|
| ■ |
TY-YB液位变送器： |
| |
|
| |
TY-YB液位变送器选用进口扩散硅芯片制成，当外界液位发生变化时，压力作用在不锈钢隔离膜片上，通过隔离硅油传递到扩散硅芯片敏感元件上引起电桥输出电压变化，经过精密的补偿技术、信号处理技术，转换成标准的电流信号。该电流信号的变化正比于液位的变化。该产品适合开口容器液位的测量，如是密封容器用DP型差压变送器(3051DP、1151DP)或LT法兰液位变送器(3051LT、1151LT)测量。
|
| ■ |
TY-YB液位变送器产品特点： |
| |
使用被测介质广泛，可测油、水及316不锈钢兼容的糊状物，具有一定的防腐能力。
高准确度、高稳定性，选用进口原装传感器，线性好，温度稳定性高。
体积小、重量轻，安装、调试、使用方便。
不锈钢全封闭外壳(或铝合金外壳)，防水好。
压力传感器直接感测被测液位压力，不受介质起泡、沉积的影响。
|
| ■ |
TY-YB液位变送器工作原理： |
| |
当被测介质（液体）的压力作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大和输出放大器放大，最后经V/A电压电流转换成与被测介质（液体）的液位压力成线性对应关系的4~20mA标准电流输出信号。
|
| ■ |

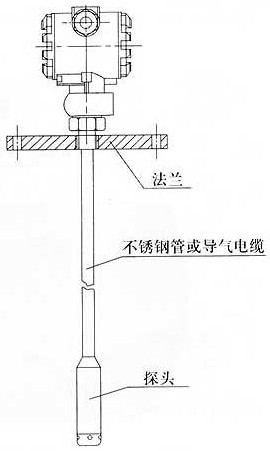

TY-YB液位变送器图形示例(以直杆式法兰安装为例)： |
| |
|
| ■ |
TY-YB液位变送器技术参数： |
| |
|
测量范围 |
0.5~100Mpa |
|
精度等级 |
0.5级 |
|
负载电阻 |
≤750Ω |
|
使用环境温度 |
0~70℃ |
|
外壳保护等级 |
IP65 |
|
外壳材料 |
铝合金 |
|
直径 |
34mm |
|
通电电缆材料 |
聚氯乙烯 |
|
供电电压 |
12~36VDC |
|
输出信号 |
4~20mA |
|
长期稳定性 |
0.3%F.S/年 |
|
温度漂移 |
0.3F.S℃ |
|
绝缘电阻 |
＞20MΩ | |
| ■ |
TY-YB液位变送器型号命名： |
| |
|
现场指示形成 |
1 |
现场无指示 |
|
2 |
100%等分刻度指示 |
|
3 |
液晶显示 |
|
测量范围 |
1 |
0~1m |
|
2 |
0~5m |
|
3 |
0~10m |
|
4 |
0~20m |
|
5 |
0~35m |
|
6 |
0~70m |
|
精度等级 |
B |
0.25%F.S |
|
C |
0.5%F.S |
|
传感器结构 |
1 |
节流型 |
|
2 |
防阻塞型 |
|
防爆方式 |
N |
普通不防爆 |
|
I |
本安防爆 |
|
结构形式 |
1 |
投入式 |
|
2 |
直杆式 |
|
3 |
螺纹式 |
|
4 |
法兰式 |
|
5 |
防腐式 |
例如：TY-YB11B1N1 | |
|
|
