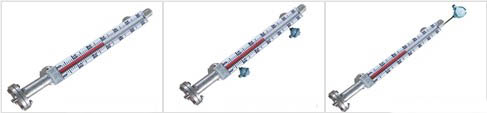

UHZ-50/C型系列侧装式磁性浮球液位计应用： |
| |
|
| |
该产品又称磁翻板液位计或磁翻柱液位计，应用于工业过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号。通过一定的电气装置达到自动控制和测量液位的目的。
液位计是具有可靠的安全性的检测仪表。由于具有磁性耦合的隔离密闭结构，尤其适用于易燃、易爆和腐蚀有毒液位的液体检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位计具有就地显示的直读式特性，不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观的优点。当液位计直接配带显示仪时，可省去该系统信号检测的中间变送从而提高其传输精度。
|
| ■ |
产品特点： |
| |
适用于容器内液体介质的液位测量，除现场显示外，还可配远传变送器、液位控制器等功能。
显示直观醒目，显示方向可根据用户要求改变显示方向。测量范围大，不受容器高度限制。显示器组件与被测介质完全隔离，故密封性好，可靠安全。
结构简单、安装方便、维修简易。
耐腐蚀、防爆。 |
| ■ |
工作原理： |
| |
液位计采用连通器的原理，使容器内液体等高引入到液位计主体管内。在主体管内的漂浮的浮球组件，根据浮力原理和磁性耦合原理，在主体管外附靠着能反映磁现象的翻柱作为液面位置的显示。随主体管内液体的变化，浮球组件的高低也相应变化。从而使主体管外的翻柱作180度的翻转，当液位上升时，翻柱由白色转为红色，当液面下降时，翻柱由红色转为白色。显示器的红白交界处为容器内介质液位的实际高度。从而实现液面检测。
|
| ■ |
产品分类： |
| |
|
| ■ |
主要技术参数 ： |
| |
1、测量范围：0-300mm、0-6000mm
2、测量精度：±10mm
3、介质密度：≥0.5g/cm3
4、工作压力：1.0、1.6、2.5、4.0MPa
5、工作温度：A=80℃B=120℃C=200℃D=300℃
6、介质粘度：≤0.4Pa.S（在介质条件下，L对粘度大或低温时易结晶介质要选用加热夹套）
7、测量界位比重差：≥0.15g/cm3
8、本厂出厂连接法兰尺寸：DN20 PN2.5（公制管）
9、连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。法兰连接孔分布形状：正方形。 |
| ■ |
型号命名： |
| |
| 型号
|
C1
|
基本型
|

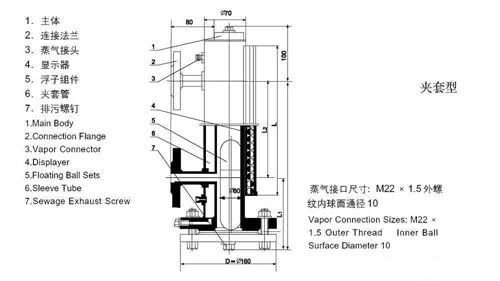

| C2
|
夹套型
|

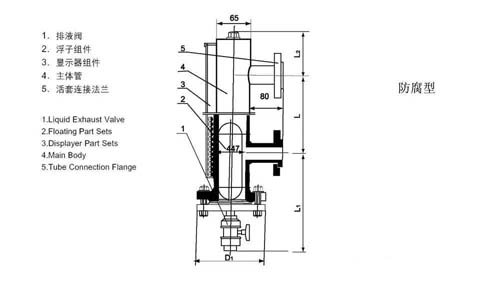

| C3
|
防腐型
|
| 主体材质
|
1
|
1Cr18Ni9Ti（连接法兰为碳钢） |
| 2
|
全部1Cr18Ni9Ti
|
| 3
|
316
|
| 4
|
316L
|
| 5
|
PVC 适用防腐型
PP适用防腐型
|
| 6
|
| 连接法兰形式
|
G
|
平焊法兰
|
| Y
|
凸面法兰
|
| T
|
活套法兰
|
| 排污法兰
|
F
|
盲板排污法兰
|
| L
|
排污法兰配排污螺钉
|
| P
|
排污法兰配排污阀
|
| 配套仪表与安装形式
|
0
|
光显示，无配套仪表
|
| 1
|
上接线盒式配Ur变送器
|
| 2
|
上接线盒式配Ur变送器
|
| 3
|
上接线盒式配Ub变送器
|
| 4
|
上接线盒式配Ub变送器
|
| 5
|
上接线盒式配Uk变送器
|
| 6
|
上接线盒式配Uk变送器
|
| 接线盒形式
|
O
|
无接线盒
|
| S
|
普通防水型
|
| D
|
隔爆ExdⅡ BT4~6
|
| E
|
本安ExiaⅡ CT4~6
|
| 测量范围
|
|
0~300mm；0~6000mm
|
| 工作压力
|
|
D开口容器
|
| 工作温度
|
|
|
| 介质密度
|
|
| 注：如果法兰已经存在请给出具体型号尺寸。
该产品液位显示可现场查看，如需远距离查看，可配数字显示仪表。 |
| ■ |
防腐性材料： |
| |
| 代号
|
名称
|
适用范围 |
| PVC
|
聚氯乙烯
|
水、污水、轻微的腐蚀液体 |
| PP
|
聚丙烯
|
耐酸、碱、油脂、油和油剂
|
| PE
|
聚乙烯
|
耐烯酸、碱、酒精汽油溶剂
|
| PTEE
|
聚四氟乙烯
|
耐所有化学品
|
| PVDF
|
聚偏氟乙烯
|
耐油和油脂、酸、碱溶剂
|
| PUR
|
聚氨酯
|
耐燃料、热油和油的液体（热）
|
| PA
|
聚酰胺
|
耐油、油脂溶剂
| |
| ■ |
国内外常用不锈钢材料对照表 ： |
| |
| 中国
|
美国
|
德国
|
日本
|
|
1Cr18Ni9Ti |
321
|
1.4783
|
SUS32
|
|
0Cr18Ni2Mo2Ti |
316
|
1.4571
|
|
|
0Cr17Ni12Mo2 |
316
|
1.4401
|
SUS316
|
|
00Cr17Ni14Mo2 |
316L
|
1.4435
|
SUS316L
|
|
0Cr18Ni9 |
304
|
1.4301
|
SUS304
| |
| ■ |
液体介质密度与沉筒距对照表 ： |
| |
| 液体介质密度（g/cm3）
|
沉筒距（L1 mm）
|
常用液体介质
|
|
0.45-0.60 |
450-600
|
液化石油气，液氮
|
| 0.61-0.74
|
300-500
|
汽油，丁二烯
|
| 0.75-0.85
|
250-300
|
甲醇，轻油，二甲苯
|
| 0.86-0.99
|
220-250
|
丙酮，啤酒
|
| 1.00-1.10
|
200-220
|
水、醋酸
|
| 1.11-1.25
|
170-200
|
盐酸，焦油
|
| 1.26-1.39
|
160-170
|
液碱，20%稀硫酸
|
| 1.40-1.59
|
150-160
|
液氯，氯仿，浓硫酸
|
| 1.60-2.00
|
120-150
|
氟油，98%硫酸 | |
