硅橡胶安装导线
发表时间:2014-03-10 13:44:37 访问次数:5217


硅橡胶安装导线:





硅橡胶安装导线具有优良的耐高温,耐低温性能,具有优良的电绝缘性能,优良的化学稳定性能,耐高电压,耐老化,使用寿命长,而且硅橡胶柔软,便于安装。广泛应用于照明灯具、家用电器、电热电器、仪器仪表、电机引接线及电子、灯具、燃具等高温环境。



产品执行标准:GB5013.3-1997



产品参数:



额定电压:500V
工频耐压试验:3000V
温度范围:-60~+180℃
导体:镀锡铜绞线



型号规格

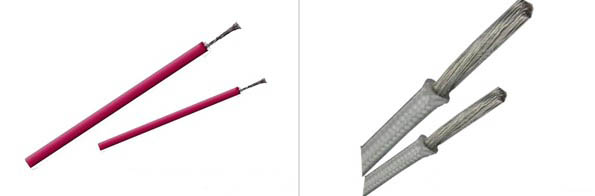

1、AGR(YG) 镀锡铜芯硅橡胶绝缘软导线

2、AGRP(YGP) 镀锡铜芯硅橡胶绝缘玻璃纤维编织软导线。



产品规格:



标称截面mm2

导体 ( 支数 / 线径 (No./mm)

绝缘厚度 (mm)

编织厚度 ( mm)

平均外径 mm

导体直流电阻 20 ℃≤Ω /km

0.50

28/0.15

0.60

0.15

2.40

40.1

0.75

42/0.15

0.60

0.15

2.65

26.7

1.0

32/0.20

0.60

0.15

2.80

20.0

1.5

48/0.20

0.70

0.18

3.40

13.7

2.5

49/0.25

0.80

0.18

4.00

8.21

4.0

56/0.30

0.80

0.20

4.60

5.09

6.0

84/0.30

0.80

0.20

5.20

3.39

10

84/0.40

1.00

0.25

6.70

1.95

16

126/0.40

1.00

0.25

9.00

1.24

特殊规格可定制

AWG美标硅橡胶电缆



适用于各种灯饰、家用及工业电器、电子机电、电热产品的内部固定导电连接用。



常用规格6AWG—30AWG
产品执行标准:企业标准
额定电压:500V
工频耐压试验:3000V
温度范围:-60~+180℃
导体:镀锡铜绞线

  规格:


美标

规格

根数/直径

导体

直径

绝缘

厚度

成品

外径

导体

电阻

截面

承受

电流

AWG

mm

mm

mm

mm

Ohm/Km

mm2

A

30AWG

11/0.08

0.3

0.55

0.8

331

0.08

0.8

28 AWG

16/0.08

0.36

0.38

1.2

227.2

0.08

1.25

26 AWG

30/0.08

0.46

0.55

1.5

123

0.14

3.5

24 AWG

40/0.08

0.61

0.55

1.6

97.6

0.2

5

20AWG

60/0.08

0.78

0.55

1.7

88.6

0.33

8.73

20 AWG

100/0.08

0.92

0.55

1.8

62.5

0.5

13.87

18 AWG

150/0.08

1.19

0.55

2.3

39.5

0.75

22

16 AWG

252/0.08

1.53

0.8

3.0

24.4

1.27

35

14 AWG

400/0.08

1.78

0.9

3.5

15.6

2.07

55.6

13 AWG

500/0.08

2.06

1

4.0

8.02

2.51

78.4

12 AWG

680/0.08

2.48

1

4.5

9.8

3.4

88.4

11 AWG

750/0.08

2.1

1.05

5.0

7.02

3.78

110.4

10 AWG

1050/0.08

3.35

1.25

5.5

6.3

5.3

140.6

8 AWG

1650/0.08

4.4

1.2

6.2

4.1

8.2

190

7 AWG

2400/0.08

6.4

1.2

7.5



12

312.6

6 AWG

3200/0.08

7.89

1.22

8.5



16.085
