Y-M卫生型隔膜压力表: |
|
卫生型隔膜压力表是由通用型压力仪表与隔膜隔离器组成的一个系统的隔膜压力表。具有在工艺现场装拆快捷方便、不易污染、容易清洗、安全可靠等优点。能满足药品生产质量规范(GMP)的要求。在制药、食品、饮料、水处理等行业对仪表有卫生要求的工艺流程中广泛应用。 |
■ |
Y-M系列隔膜式压力表型号表示 |
|
型号 |
形式 |
量程上限值(MPa) |
配耐震压力表 |
配不锈钢压力表 |
YN-60/MC |
Y-60B/Z/MC |
MC |
卡箍式 |
0.6~2.5(法兰1 1/2”) |
YN-100/MC |
Y-100B/Z/MC |
0.4~2.5(法兰2”) |
YN-100/MN |
Y-100B/Z/MN |
MN |
螺母式 |
0.4~2.5 |
YN-100/MH |
Y-100B/Z/MH |
MH |
矩形法兰式 (均质机用) |
10~60 | 1、 用户也可以选用其他通用型压力表 2、 压力表同隔膜装置连接方式也可以选用其它形式,具体参见Y-M隔膜式压力表 |
■ |
密封液的选择: |
|
密封液 |
受压部温度范围 |
比重g/cm3 |
体膨胀系数1/℃ |
甘油水溶液 |
-5~100℃ |
1.27 |
0.61×10-3 |
丙二醇 |
-30~160℃ |
1.04 |
0.70×10-3 |
植物油 |
-5~100℃ |
0.93 |
1.03×10-3 | |
■ |

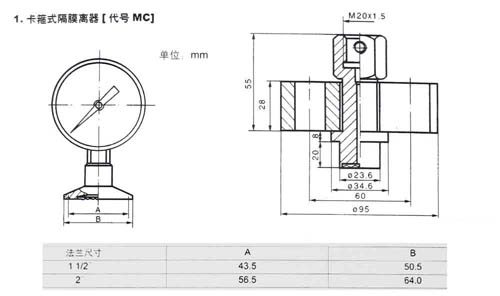

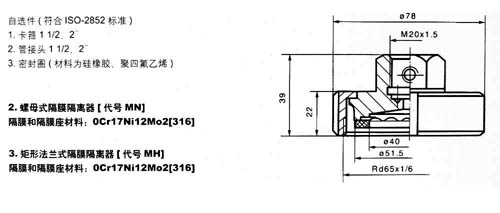

隔膜装置法兰尺寸: |
|
![](/uploadfile/201403/20140307190058915.jpg) |
|
![](/uploadfile/201403/20140307190119491.jpg) |
|
密封液的选择: |
|
为保证隔膜表使用的可靠性和安全性,应根据不同用途选择合适的密封液
密封液 |
受压部温度范围 |
比重g/cm3 |
体膨胀系数1/℃ |
用途 |
高粘度硅油 |
-10~200℃ |
1.07 |
0.95×10-3 |
高温用 |
低粘度硅油 |
-30~100℃ |
0.94 |
1.08×10-3 |
一般用 |
甘油水溶液 |
-5~100℃ |
1.27 |
0.61×10-3 |
食品用 |
植物油 |
-5~100℃ |
0.93 |
1.03×10-3 |
食品用 |
氟油 |
-30~150℃ |
1.93 |
0.75×10-3 |
氢、氧 | |
■ |
隔膜装置法兰尺寸: |
|
1、敞开式凸面法兰
代号 |
量程上限值P(MPa) |
推荐法兰标准代号 |
凸面法兰尺寸(mm) |
尺寸图 |
D |
K |
d |
f |
L |
C |
B |
MF1 |
4 |
JIS-10/20K 50A |
155 |
120 |
100 |
3 |
19 |
18 |
50 |

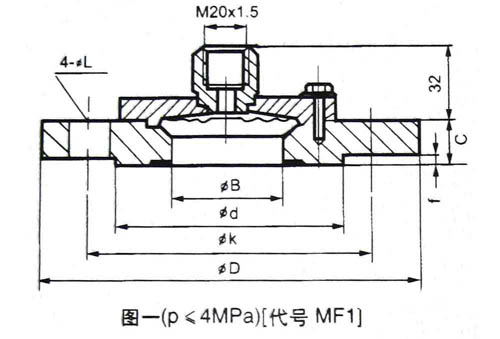

图一 |
4 |
50-1.0/4.0 HGJ46 |
160 |
125 |
100 |
3 |
19 |
18 |
50 |
4 |
ANSI-2B 150Ib |
152 |
121 |
92.1 |
3 |
19 |
18 |
2” |
4 |
ANSI-2B 300/100Ib |
16 |
127 |
92.1 |
3 |
19 |
18 |
2” |
6-10 |
25-10.0 HGJ47 |
125 |
89 |
50.8 |
7 |
20 |
20 |
25 |

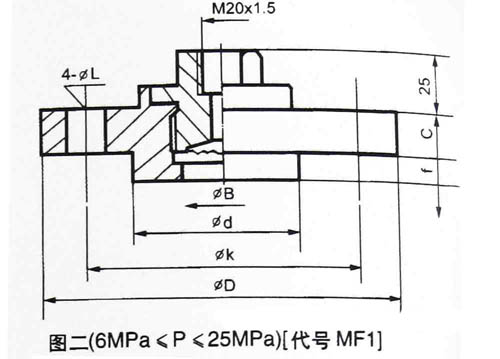

图二 |
6-10 |
50-10.0 HGJ47 |
165 |
127 |
92.1 |
3.5 |
20 |
26 |
50 |
16-25 |
20-10.0 HGJ53 |
130 |
89 |
43 |
7 |
22 |
20 |
25 |
MF |
4 |
25-4.0 DIN |
115 |
85 |
65 |
3 |
M12 |
26 |
25 |

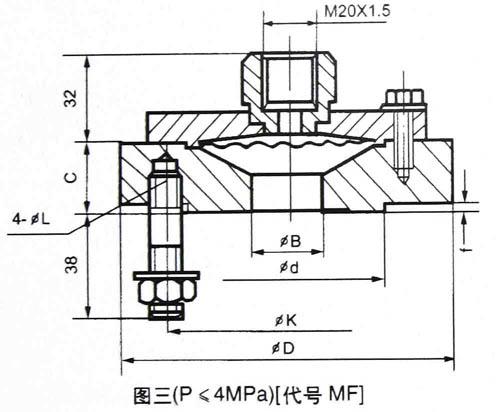

图三 | ![](/uploadfile/201403/20140307190133256.jpg) ![](/uploadfile/201403/20140307190159980.jpg) |
|

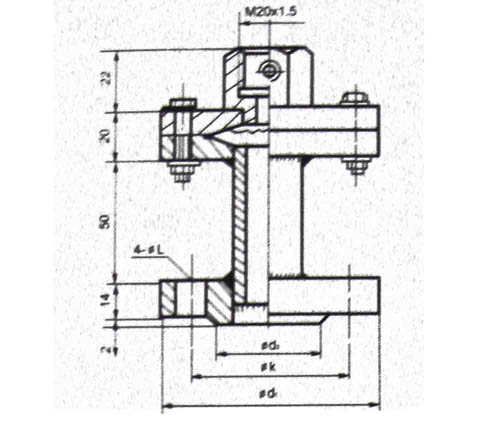

2、工字型凸面法兰【代号MG】,量程上限值:≤4MPa
推荐法兰标准代号 |
尺寸 |
DN |
d1 |
K |
d2 |
L |
JSI-10/25K25A |
25 |
125 |
90 |
70 |
19 |
JSI-10/20K20A |
20 |
100 |
75 |
58 |
15 |
JSI-10/20K15A |
15 |
95 |
70 |
52 |
15 |
ANSI-1 B-150Ib |
1 |
108 |
79.4 |
50.8 |
15.17 |
ANSI-1 B-300/600Ib |
11 |
124 |
88.9 |
50.8 |
19.1 |
20-1.0/4.0HGJ147 |
20 |
105 |
75 |
56 |
14 | ![](/uploadfile/201403/20140307190210137.jpg) |
|

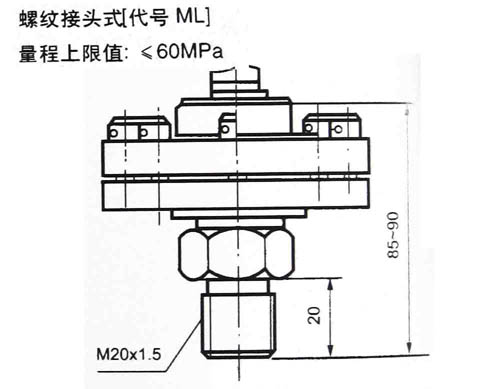

3、螺纹接头式![](/uploadfile/201403/20140307190227258.jpg) |
|

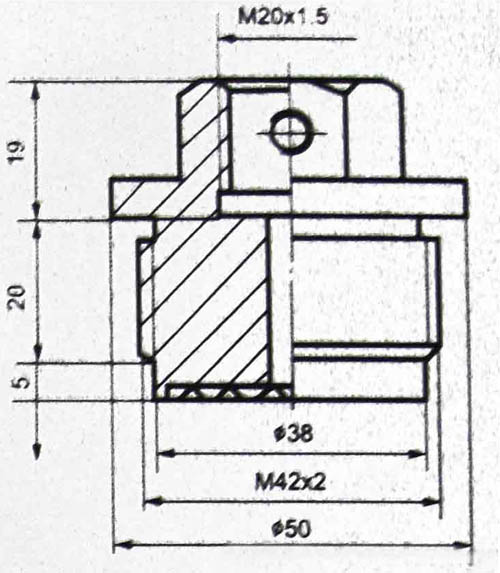

4、螺栓式隔膜隔离器【代号MZ】, 测量范围1-25MPa,隔膜和隔膜坐材料:不锈钢OCr17Ni12Mo2(316) ![](/uploadfile/201403/20140307190237648.jpg) |
|
5、卡箍式隔膜隔离器【代号MC】 6、螺母式隔膜隔离器【代号MN】 7、短形法兰式隔膜隔离器【代号MH】 | 注:5、6、7请参阅卫生型隔膜压力表专页 |
■ |
连接器外形尺寸: |
|
|
■ |
隔膜表选型须知以下参数: |
|
1、通用型压力仪表型号 2、连接器代号 3、隔膜隔离器代号及材料:A-碳钢 B-1Cr18Ni9 316 316L 316+F4 4、隔离膜片材料 5、测量范围 6、法兰标准代号 |
