YTZ-150电阻远传压力表
|
发表时间:2014-03-07 19:08:12
访问次数:4965 |
|
■ |
YTZ-150电阻远传压力表(电位器式远程压力表): |
|
|
|
YTZ-150电位器式远传压力表也称为电阻远传压力表,既可直观测出压力值,又可输出相应的电信号,将输出的电信号传至远端的二次仪表上,电阻远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器,故可把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远程控制。此外,本仪表并能就地指示压力,以便于现场工艺检查。 |
■ |
YTZ-150电位器式远程压力表结构原理: |
|
该仪表由一个弹簧管压力表和一个滑线电阻式发送器等组成。 仪表机械部分的作用原理和一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上, 因此当齿轮传动机构中的扇形齿轮轴产生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一相应的读数值,同时,一次仪表也指示相应的压力值。 |
■ |
YTZ-150电位器式远程压力表电气参数: |
|

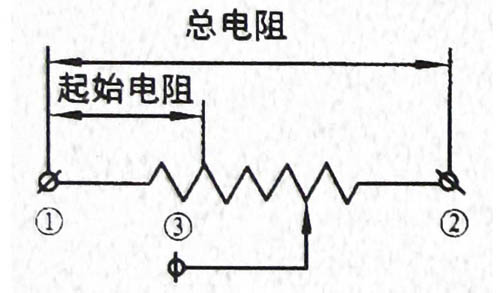

精度等级:1.5 发送器起始电阻值: 电阻满量程:3~20Ω 发送器满度电阻值:340~400Ω 发送器接线端 ①② 外加电压:≤6V 滑线电阻式发送器接线图: ![](/uploadfile/201403/20140307191124378.jpg)
|
■ |

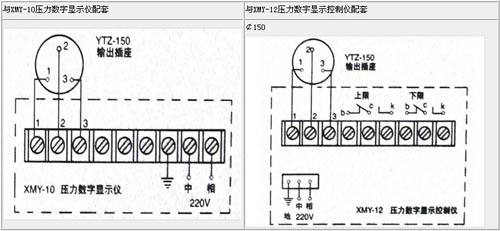

配套数显仪表接线图: |
|
|
■ |
技术参数: |
|
产品型号 |
Y-TZ-150 |
公称直径 |
¢150 |
接头螺纹 |
M20×1.5 |
测量范围Mpa |
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6 0~1;0~1.6;0~0.25;0~4;0~6 0~10;0~16;0~25;0~40;0~60 |
使用环境条件 |
温度-40~70;相对湿度≤85% | | |
|
|
