| YPF系列膜片式压力表
|
| 发表时间：2014-03-07 19:14:18
访问次数：4643 |
|
| ■ |
YPF系列膜片式压力表： |
| |
膜片压力表适用于测量有一定的腐蚀性、粘稠介质和非结晶或非凝固的各种流体介质的压力和负压。
可根据测量介质对耐腐蚀性能的不同要求而选用不同材料的膜片
外壳用不锈钢材料的仪表，可在工作环境较为恶劣的情况下使用 |
| ■ |
YP系列膜片式压力表结构原理： |
| |
仪表由测量系统（包括接头、法兰、膜片）、传动机构、指示装置和外壳组成。仪表为密封型防溅结构，能有效地保护内部机件免受环境影响和污秽侵入。
在被测介质的压力作用下，仪表的弹性元件（膜片）产生与压力大小成正比的弹性变形——位移，借助连杆经传动机构放大，由指示装置指示出被测压力值。 |
| ■ |
测量范围，承压部尺寸： |
| |
|
型号 |
标度范围 |
承压部尺寸D1 |
|
YPF-100A |
0~0.6、0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4MPa |
￠85 |
|
YPF-100B
YPF-100B-F |
|
￠115 |
|
YPF-150A |
￠85 |
|
YPF-150B
YPF-150B-F |
|
￠115 |
|
YPF-100B
YPF-100B-F |
0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40
-1.6~0、-2.5~0、-4~0、-6~0、-10~0、-16~0、-25~0、-40~0
-0.8~0.8、-1.2~1.2、-2~2、-3~3、-5~5、-8~8、-12~12、-20~20Kpa |
￠160 |
|
YPF-150B
YPF-150B-F |
￠160 |
注：0~40、-40~0、-20~20Kpa范围的承压部尺寸D为￠85
精度等级：2.5
使用环境温度：-40~70℃，相对湿度不大于90%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装
外壳防护等级：IP64 |
| ■ |
导压系统及外壳等主要零件的材质 |
| |
|
型号 |
导压系统 |
表壳材料 |
|
膜片 |
法兰接头 |
密封垫圈 |
|
YPF-100A
150A |
Cr15Ni7Mo
（PH15-7Mo）
316L(≤25KPa) |
1Cr18Ni9 |
丁青橡胶 |
铸铝 |
|
YPF-100B
150B |
聚四氟乙烯 |
1Cr18Ni9 |
|
YPF-100B-F
150B-F | |
| ■ |
外形尺寸 |
| |
|
| ■ |

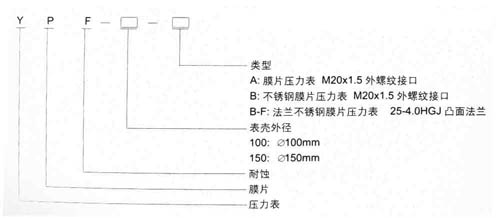

型号命名 |
| |
| |
|
|
