结构原理: |
|
隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统,内充密封液。当被测介质的压力作用于隔膜时,则隔膜产生变形,压缩封闭系统中的密封液,由于密封液的固有性质,使压力仪表中的弹性元件产生相应的弹性变形--位移,经指示装置显示压力值。当隔膜的刚度足够小时,则压力仪表指示的压力就近于被测介质的压力值。 |
■ |
隔膜表的耐蚀性: |
|
隔膜表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜、法兰及密封垫圈的材料来保证。 隔膜材料:不锈钢OCr17Ni12Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4). 法兰材料:不锈钢OCr17Ni12Mo2(316);不锈钢内衬氟塑料(316+F4) 密封垫圈材料:丁青橡胶;氟橡胶;硅橡胶及氟塑料。 |
■ |
密封液的选择: |
|
为保证隔膜表使用的可靠性和安全性,应根据不同用途选择合适的密封液
密封液 |
受压部温度范围 |
比重g/cm3 |
体膨胀系数1/℃ |
用途 |
高粘度硅油 |
-10~200℃ |
1.07 |
0.95×10-3 |
高温用 |
低粘度硅油 |
-30~100℃ |
0.94 |
1.08×10-3 |
一般用 |
甘油水溶液 |
-5~100℃ |
1.27 |
0.61×10-3 |
食品用 |
植物油 |
-5~100℃ |
0.93 |
1.03×10-3 |
食品用 |
氟油 |
-30~150℃ |
1.93 |
0.75×10-3 |
氢、氧 | |
■ |
隔膜装置法兰尺寸: |
|
1、敞开式凸面法兰
代号 |
量程上限值P(MPa) |
推荐法兰标准代号 |
凸面法兰尺寸(mm) |
尺寸图 |
D |
K |
d |
f |
L |
C |
B |
MF1 |
4 |
JIS-10/20K 50A |
155 |
120 |
100 |
3 |
19 |
18 |
50 |

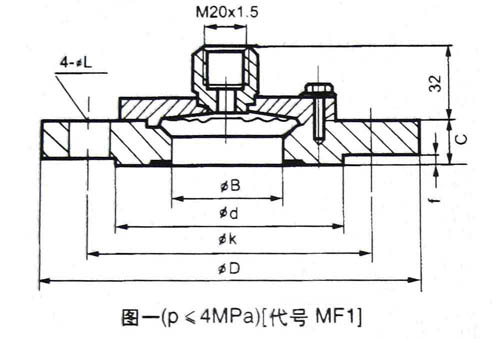

图一 |
4 |
50-1.0/4.0 HGJ46 |
160 |
125 |
100 |
3 |
19 |
18 |
50 |
4 |
ANSI-2B 150Ib |
152 |
121 |
92.1 |
3 |
19 |
18 |
2” |
4 |
ANSI-2B 300/100Ib |
16 |
127 |
92.1 |
3 |
19 |
18 |
2” |
6-10 |
25-10.0 HGJ47 |
125 |
89 |
50.8 |
7 |
20 |
20 |
25 |

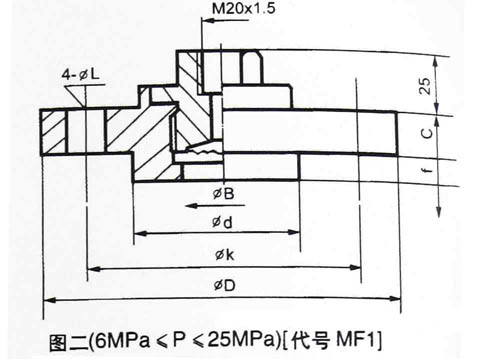

图二 |
6-10 |
50-10.0 HGJ47 |
165 |
127 |
92.1 |
3.5 |
20 |
26 |
50 |
16-25 |
20-10.0 HGJ53 |
130 |
89 |
43 |
7 |
22 |
20 |
25 |
MF |
4 |
25-4.0 DIN |
115 |
85 |
65 |
3 |
M12 |
26 |
25 |

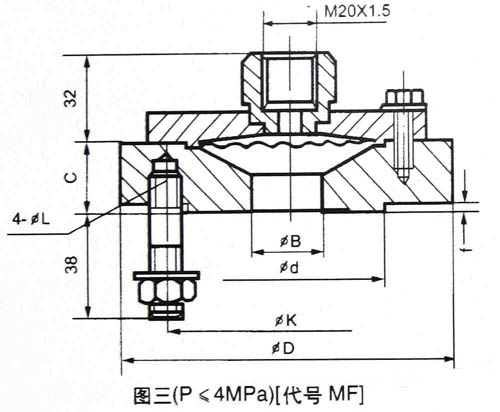

图三 | ![](/uploadfile/201403/20140307193105653.jpg) ![](/uploadfile/201403/20140307193116741.jpg) |
|

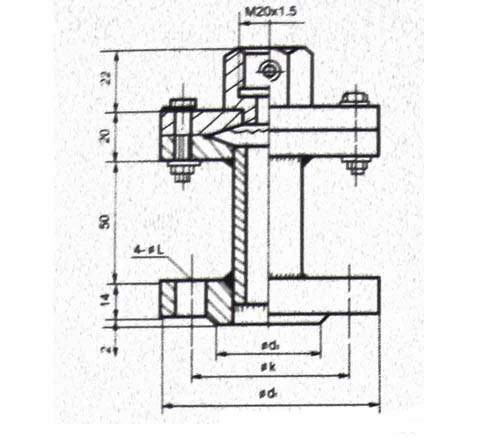

2、工字型凸面法兰【代号MG】,量程上限值:≤4MPa
推荐法兰标准代号 |
尺寸 |
DN |
d1 |
K |
d2 |
L |
JSI-10/25K25A |
25 |
125 |
90 |
70 |
19 |
JSI-10/20K20A |
20 |
100 |
75 |
58 |
15 |
JSI-10/20K15A |
15 |
95 |
70 |
52 |
15 |
ANSI-1 B-150Ib |
1 |
108 |
79.4 |
50.8 |
15.17 |
ANSI-1 B-300/600Ib |
11 |
124 |
88.9 |
50.8 |
19.1 |
20-1.0/4.0HGJ147 |
20 |
105 |
75 |
56 |
14 | ![](/uploadfile/201403/20140307193140560.jpg) |
|

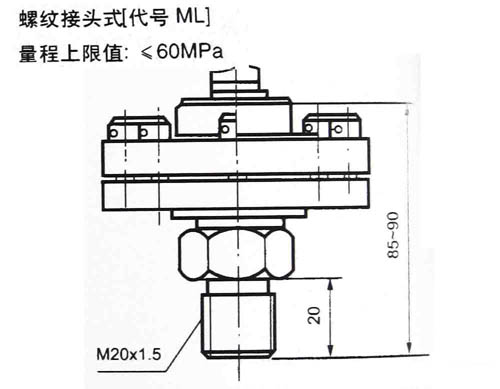

3、螺纹接头式 |
|

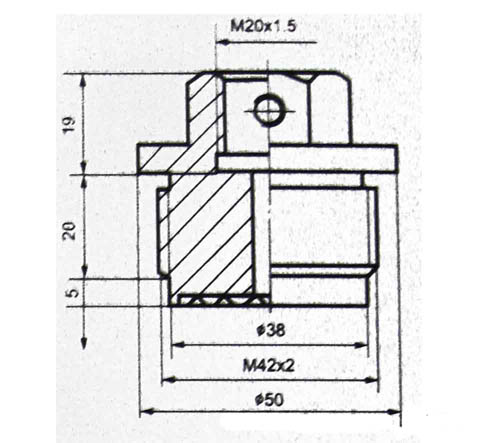

4、螺栓式隔膜隔离器【代号MZ】, 测量范围1-25MPa,隔膜和隔膜坐材料:不锈钢OCr17Ni12Mo2(316) |
|

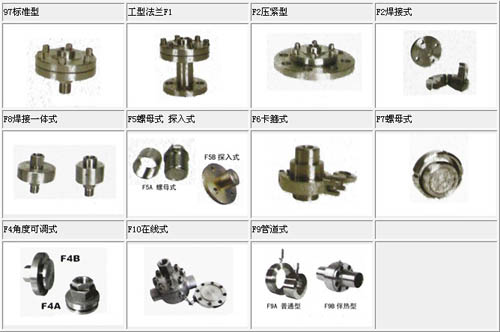

5、卡箍式隔膜隔离器【代号MC】 6、螺母式隔膜隔离器【代号MN】 7、短形法兰式隔膜隔离器【代号MH】 | 注:5、6、7请参阅卫生型隔膜压力表专页 |
■ |

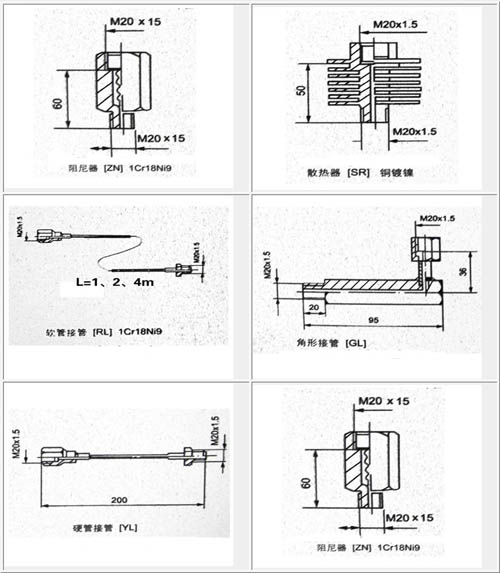

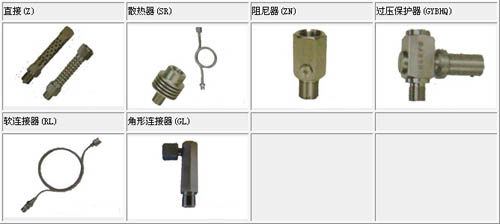

连接器外形尺寸: |
|
|
■ |

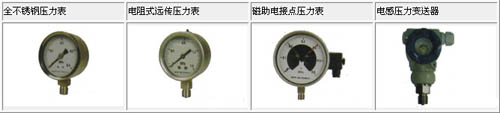

隔膜表选型须知以下参数: |
|
1、通用型压力仪表型号 2、连接器代号 3、隔膜隔离器代号及材料:A-碳钢 B-1Cr18Ni9 316 316L 316+F4 4、隔离膜片材料 5、测量范围 6、法兰标准代号
|
